產品用途

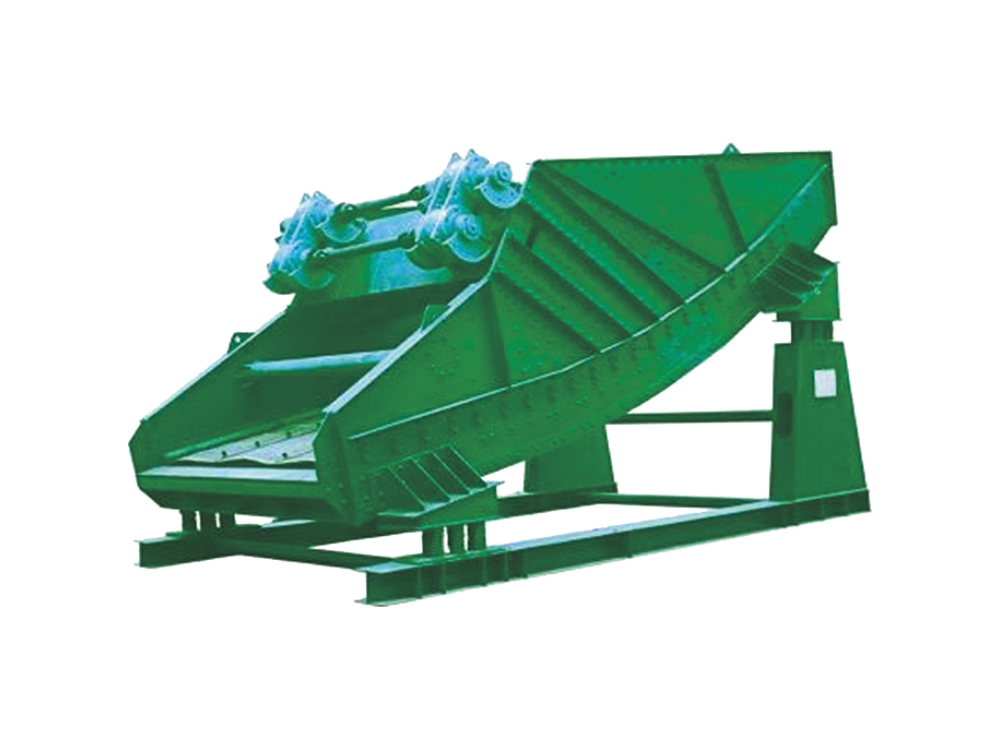

ZXD香蕉形振動篩是一種自同步重型等厚篩，廣泛應用于礦山大物料量采選作業中的篩選處理。我公司在消化吸收國外先進技術基礎上，自行設計生產出ZXD香蕉形振動篩。與同樣規格傳統篩比較，ZXD型香蕉形振動篩處理量更大，其單位面積處理量為傳統分級篩的1.5-2倍。是目前性能較先進，更受歡迎的一種振動篩。
產品特點
ZXD香蕉形振動篩近年來在煤礦采選作業中廣泛安裝使用，并取得了很好的生產效果。以其處理量大、效率高、性能可靠等優點，越來越受到國內外的廣泛關注。主要用于煤礦采選中的粒度分級，亦可用于脫水、脫介和脫泥等作業。
工作原理
ZXD香蕉形振動篩在入料端有一斜坡面，先以34°開始，緊接著以一定數目的角度下降到大約為10°的出料端為止。篩面采用不同傾角的折線形式，從入料端到出料端物料層厚度基本不變。各段篩面上物料量與流速比值穩定、料層厚度呈現均勻狀態。篩分效率顯著提高，比相同有效面積振動篩的處理量提高1-2倍，對于細粒含量高，特別是物料中粒度占分級粒度尺寸小于1/2的物料含量較大時，ZXD香蕉形振動篩分機具有極高的篩分效率。
安裝與維護
一、篩體
1.在支撐或提升篩體時，必須要避免引起篩體扭轉，避免損壞橫梁和側板上的聚脂涂層，不得扭曲側幫。要將吊索與吊耳相連接，吊索與水平交角須大于60度，除吊耳外吊索不得掛碰篩體其他部件。篩體吊裝時要平穩，不得有沖擊。
2.篩體在安裝就位以前換位必須放置在水平枕木上。
3.篩體安裝基礎結構必須牢固可靠，符合安裝圖中承載要求。
4.使用螺栓將彈簧底板與基礎支座臨時把住，然后安裝彈簧墊、彈簧。5.調整吊索的長度，將篩體水平吊起，安全平穩地安放在彈簧上。
6.檢查篩體兩側相對的彈簧高度偏差是否處于4mm范圍內，檢查彈簧的垂直度是否在5mm范圍，檢查篩面左右相對水平偏差是否均布在2mm范圍內，如果超差可在彈簧底板下加鋼墊片調整。
7.按安裝圖提供的數據，檢查篩體定位是否正確，與溜槽、入料箱和支撐結構等外圍固定設施的間隙是否符合要求。
8.篩體安裝完畢經檢測合格，將彈簧底板和基礎支座用高強度螺栓和自鎖螺母緊固。
二、電機安裝
1.檢查驅動機構基礎支座安裝尺寸是否符合圖紙要求。
2.用驅動底座上的4個吊孔吊裝驅動機構，不得使用電機上的吊點螺栓。3.調整使副軸與激振器長軸對正，上下偏差1mm，前后偏差2mm。4.用高強度螺栓和自鎖螺母把緊驅動底座。
三、驅動軸安裝、中間傳動軸安裝
驅動軸為萬向花鍵軸，一端通過變徑連軸節與激振器長軸擺塊相連，另一端通過聯軸節與驅動機構副軸相連。變徑連軸節和聯軸節一般在工廠裝配好，現場只需安裝萬向花鍵軸。
四、使用維護
1.檢查篩機運行過程中，激振器、電機和傳動軸工作是否正常。2.檢查篩機運行過程中，振動狀態是否正常。
3.注意篩機各部任何可能的松動。
4.檢查物料堵塞篩面或篩面損壞。
5.報告篩機運行過程中來自篩體、激振器和電機的任何異常噪聲。
6.任何故障或損壞必須立即排除。局部問題假如被忽略的話都可能導致主要結構上的故障。7.每周檢查激振器、電機和傳動軸狀態是否正常。
8.每周停機后檢查篩機所有連接螺栓，特別是激振器固定螺栓是否松動。9.每周停機檢查各結構件和襯板篩板是否磨損、破裂或者損壞。
